Cómo elegir una caja de distribución de fibra óptica para FTTH

Una caja de distribución de fibra es una carcasa pasiva que organiza las fibras en un punto de acceso o terminación. Según su configuración, puede albergar empalmes, adaptadores, pigtails y un divisor PLC, a la vez que gestiona la entrada de cables y el enrutamiento de la fibra.

Los nombres como FDB, ODP y NAP varían según el mercado y el operador. Especifique la función requerida y los componentes suministrados, en lugar de basarse únicamente en el nombre. Una carcasa vacía y un conjunto completamente configurado son artículos de compra diferentes.

Una caja de distribución suele ubicarse entre el cable de distribución y los cables de acometida. En un edificio, puede dar servicio a una planta o punto de acceso; en exteriores, puede dar servicio a un grupo de inmuebles desde una pared o poste.

Una ruta pasiva típica consiste en cable de alimentación → punto de división o distribución → cable de acometida → terminación del abonado. El divisor puede estar ubicado aguas arriba o dentro de la caja. El diseño de su red determina la disposición; una caja no reemplaza al OLT ni al ONT.

Revisar el Solución de red FTTH para la infraestructura pasiva más amplia y la proveedores de internet y operadores de banda ancha Página para requisitos de implementación y mantenimiento.

La especificación de “16 fibras” no es completa. Registre por separado las fibras entrantes, los empalmes necesarios, las posiciones de los adaptadores, las tomas de abonado y las futuras ampliaciones. El nombre de un modelo no garantiza que todas las capacidades estén disponibles simultáneamente.

Comience con las instalaciones a las que presta servicio y las conexiones planificadas en cada punto de acceso. Añada la reserva requerida por su política de despliegue y, a continuación, verifique la distribución interna exacta. Por ejemplo, diez conexiones iniciales más cuatro adiciones planificadas requieren catorce conexiones utilizables; este es un ejemplo de planificación, no una afirmación sobre una caja en particular.

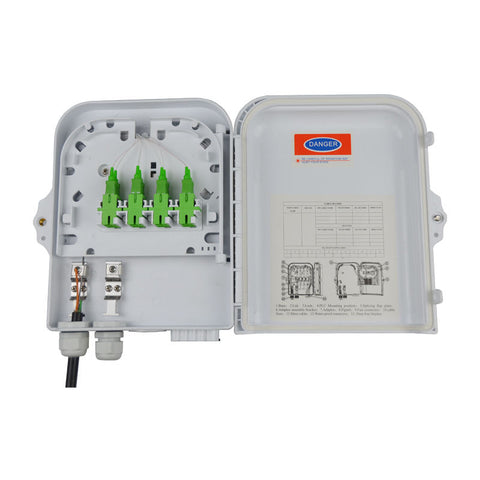

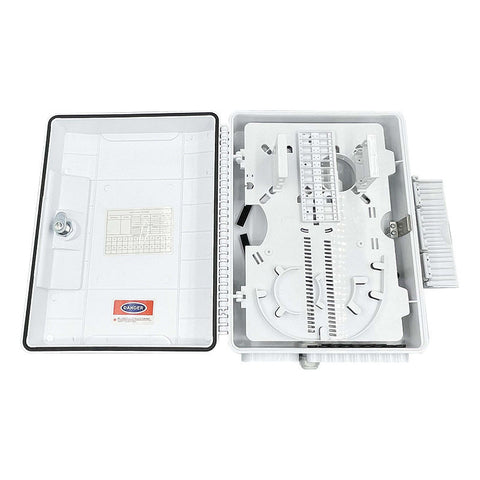

Una lista reducida de 8, 16 o 24 fibras solo resulta útil una vez que se hayan definido claramente los requisitos de puertos y empalmes. Verifique que los divisores, bandejas y el enrutamiento instalados dejen disponible la capacidad necesaria.

Las cajas de empalme para interiores pueden ser adecuadas para conductos verticales protegidos, salas de equipos o pasillos de edificios. Evalúe el control de acceso, el espacio disponible, el trazado del cableado y los requisitos de materiales y de seguridad contra incendios del edificio.

Las instalaciones exteriores requieren una revisión específica del modelo en cuanto a sellado, exposición al polvo y al agua, luz solar, temperatura, corrosión y acceso para mantenimiento. Una pared protegida constituye un entorno diferente al de un poste expuesto. La denominación "para exteriores" en el nombre del producto no sustituye las especificaciones confirmadas.

Indique las condiciones del emplazamiento en la lista de materiales. Solicite el material de la carcasa, los límites de funcionamiento y la documentación de protección para la configuración seleccionada.

El montaje en pared puede simplificar el acceso en los puntos de entrada del edificio. Confirme la posición de los orificios de fijación, el estado de la pared, el espacio libre necesario para la caja y cómo se aproximan los cables.

Para el montaje en poste se requieren soportes o abrazaderas compatibles, el diámetro o la forma del poste, una sujeción segura del cable y un acceso seguro para el mantenimiento. Revise las cargas ambientales con el instalador y los requisitos del proyecto.

Confirme los accesorios de montaje en la lista de suministros. Es posible que una caja que permite la instalación en poste se cotice sin el soporte ni las correas.

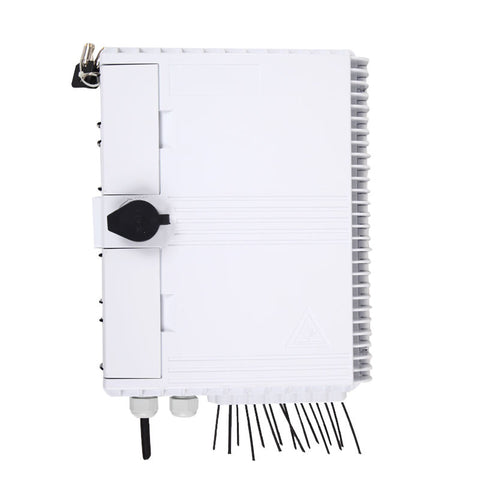

Utilice una carcasa con divisor cuando el diseño de red aprobado contemple la división óptica pasiva en ese punto de acceso. Especifique la relación de división, el paquete del módulo, las longitudes de fibra, las interfaces del conector y el alcance del ensamblaje.

Si la división se produce antes de la conexión, es posible que la caja solo requiera la gestión de empalmes y terminaciones. Evite añadir un divisor simplemente porque la caja tenga espacio para uno.

Una relación de 1×8 o 1×16 describe las salidas ópticas, no la capacidad de fibras de la carcasa. Verifique el presupuesto óptico de la red, incluyendo la pérdida del divisor, los conectores, los empalmes y la pérdida de fibra. Confirme las dimensiones del módulo y su montaje con respecto a la caja exacta; la asistencia para la instalación no implica que se incluya un divisor.

SC identifica el formato del conector; APC y UPC identifican diferentes tipos de pulido de la superficie. Asegúrese de que los adaptadores, cables de conexión de fibra óptica, cables divisores y cables de conexión coincidan con las interfaces de acoplamiento especificadas por la red.

No conecte un conector APC con un conector UPC. El color puede ayudar a identificar los componentes, pero verifique el etiquetado y las especificaciones. No elija el acabado basándose únicamente en la fotografía del producto.

En la lista de materiales (BOM), indique el formato y el acabado del conector requeridos para cada interfaz. Solicite aclaraciones si el equipo existente utiliza una configuración de conector diferente.

El código IP clasifica la protección de una carcasa contra accesos no autorizados, objetos sólidos extraños y agua, bajo condiciones de prueba definidas. No se trata de un certificado general de idoneidad para cualquier instalación en exteriores.

Especifique la clasificación requerida por el proyecto y solicite evidencia del modelo exacto y la configuración ensamblada. Revise conjuntamente los sellos, los prensaestopas, los cierres de puertos no utilizados y las instrucciones de instalación.

La clasificación IP no determina por sí sola la resistencia a los rayos UV, la resistencia a la corrosión, la resistencia al impacto ni la temperatura de servicio. No existe una única clasificación IP que pueda asignarse a toda la gama Guangjia.

Indique la cantidad de cables, sus diámetros exteriores y los tipos de cable tanto para las rutas de entrada como para las acometidas de los abonados. Verifique el grado de sellado de cada entrada y si el diseño permite la ramificación a través del cable, en caso de ser necesario.

Verifique la capacidad de empalme por bandeja, la cantidad de bandejas, las dimensiones de los manguitos de empalme, el almacenamiento de fibra y los requisitos mínimos de curvatura en relación con las fibras instaladas. Los puertos del adaptador y las posiciones de empalme se contabilizan por separado.

Solicite un plano de la distribución interna y revise la disposición completa. Confirme que se puede acceder a las bandejas sin interrumpir las fibras con corriente y que los elementos de refuerzo y las cubiertas de los cables cuentan con la sujeción adecuada.

Utilice esta lista de verificación para comparar cotizacións. Describe los criterios de selección, no las especificaciones verificadas del producto.

• Realizar pedidos por número de núcleos sin comprobar los puertos adaptadores utilizables, las uniones y las tomas de abonado.
• Se asume que se incluyen divisores, adaptadores, cables flexibles o soportes para postes, ya que se admite la instalación.
• Tratar todas las carcasas para exteriores como si tuvieran la misma clasificación IP o los mismos límites ambientales.
• No hacer coincidir las interfaces APC y UPC o aceptar el color del conector como única evidencia.
• Se revisa el gabinete vacío, pero no la distribución con los componentes instalados, los sellos de los cables ni el acceso para mantenimiento.
• Comparar precios antes de definir el modelo, los accesorios, el montaje, las cantidades y el alcance del embalaje.

Resuelva estos puntos en una lista de configuración por escrito antes de confirmar un pedido.
