¿Qué es un cierre de empalme de fibra óptica?
Un empalme de fibra óptica proporciona una carcasa para las uniones de cables, el enrutamiento de la fibra y la protección de los empalmes. Mantiene la disposición de la conexión organizada y, cuando se especifica e instala correctamente, proporciona la protección ambiental necesaria en la unión del cable.
En las redes FTTH, puede aparecer a lo largo de las rutas de alimentación y distribución, o en los puntos de derivación y reparación. Normalmente cumple una función pasiva de gestión de cables. Una caja de distribución o un ODP también puede proporcionar terminación de abonado accesible; los nombres de los gabinetes no deben reemplazar el diagrama de red.
Comience con el cronograma de cables y empalmes.
Enumere todos los cables que entran en el cierre: su función, construcción, diámetro, número de fibras y si terminan, se ramifican o lo atraviesan. A continuación, cuente los empalmes necesarios. Las fibras que pasan sin cortar requieren espacio de almacenamiento y enrutamiento, pero no constituyen automáticamente empalmes adicionales.
Registre por separado el trabajo inicial y las ampliaciones planificadas. Incluya el almacenamiento de fibra de repuesto, la organización de los tubos y el formato requerido del protector de empalme. Un cable con muchas fibras no implica que todas se empalmen en este punto.
¿Cúpula, en línea o cierre compacto?
Una disposición tipo cúpula o de un solo extremo generalmente agrupa el acceso a los cables en un extremo. Una disposición en línea suele seguir una ruta a través de extremos opuestos. La disposición real de los puertos varía según el modelo. Seleccione la estructura teniendo en cuenta el acceso a los cables, el espacio libre para el montaje y el acceso seguro a las bandejas.
Un cierre compacto puede ser útil para un pequeño local, pero "mini" describe el tamaño o una etiqueta familiar en lugar de una capacidad garantizada. Compare el Guía de cúpulas vs. líneas y examinar el plano de disposición exacto.
La capacidad incluye las bandejas.
Especifique la capacidad de empalme utilizable con el número y tipo de bandejas instaladas. Distinga la configuración máxima admitida del gabinete de las bandejas suministradas con el pedido. Verifique que la sujeción de cables, el enrutamiento de tubos y el almacenamiento de fibra sigan funcionando con la carga propuesta.
El Guía básica de 24/48/96 Explica cómo comparar la capacidad sin asumir que la misma etiqueta de núcleo significa la misma instalación.
Sellado y condiciones exteriores
Describa la instalación aérea, mural, en poste, en cámara o subterránea, según corresponda. Registre la exposición al polvo, al agua, a la luz solar, a la temperatura y al acceso para el servicio. Solicite la documentación específica de protección y sellado del modelo, incluyendo el rango de cables y el procedimiento de instalación.
Una clasificación IP indicada no establece la idoneidad para cualquier sitio exterior o inmersión sin restricciones. Los sellos de entrada de cables y el cierre del cuerpo deben coincidir con el conjunto instalado. Lea la guía de cierre al aire libre antes de especificar los requisitos ambientales.
Reingreso y mantenimiento
Pregunte cómo los técnicos abren, sellan y añaden cables al modelo seleccionado. Los sistemas de sellado mecánico, de gel y termorretráctil pueden requerir diferentes consumibles y procedimientos. Confirme si se necesitan sellos adicionales, piezas de repuesto o herramientas para el mantenimiento previsto.
Permita retirar la cubierta, abrir las bandejas y trabajar en las fibras sin interrumpir los circuitos activos. Incluya el etiquetado y un registro de empalmes en el plan de instalación.
Coincide con el catálogo real de Guangjia
El catálogo actual incluye familias de domos de 6 a 48 fibras, un cierre horizontal de 96 fibras, un cierre de 12 fibras con 2 entradas y 2 salidas, y un modelo aéreo de 36 fibras. Los enlaces de productos que aparecen a continuación muestran estos listados reales. Confirme la configuración de la bandeja suministrada y la aplicación exacta con respecto al cotización.
Si se requiere un domo de 96 fibras, un sistema en línea de 24 fibras o una configuración mini de 2, 6 u 8 fibras, se debe especificar el modelo exacto. Estas combinaciones específicas no se establecen únicamente con la información disponible. No sustituya un modelo horizontal por uno de domo solo porque la capacidad coincida.
Prepare una lista de materiales (BOM) lista para la adquisición.
Incluya el modelo o la disposición requerida, el esquema de empalmes, los requisitos de las bandejas, la cantidad y el diámetro de los cables, el almacenamiento pasante, el sellado, el montaje, los accesorios, las cantidades y el destino. Solicite el plano interno y una lista detallada de las piezas incluidas.
Los errores más comunes incluyen comparar la capacidad de la carcasa con la capacidad con el dispositivo instalado, pasar por alto la compatibilidad del precinto del cable, omitir las piezas de montaje y elegir un cierre basándose únicamente en la etiqueta IP sin comprobar las condiciones de instalación. Compare los requisitos completos de montaje e instalación antes de realizar el pedido.
Comparación de configuraciones
| Decisión | Enfoque de planificación | Verifique antes de realizar el pedido. |
|---|---|---|
| Red conjunta | Alimentador, ramal, reparación o paso | Programa de cableado y empalmes |
| Estructura | Cúpula, en línea o compacta | Diseño de entrada y ordenamiento de servicios |
| Capacidad | Bandejas y soportes de empalme instalados. | Carga inicial y futura utilizable |
| Ambiente | Requisitos del sitio y del sellado | Documentación exacta del modelo |
| Suministrar | Bandejas, juntas, soportes y accesorios | Cotización detallada |
Aplica esta guía a su proyecto.
Compare la unión con el plano de red completo y, a continuación, compare la configuración real del producto y las piezas incluidas.
Productos Guangjia recomendados para su lista de favoritos
Utilice estos modelos del catálogo para comparar estructuras de cierre. Confirme la compatibilidad de cables, bandejas, sellado y accesorios del modelo seleccionado.

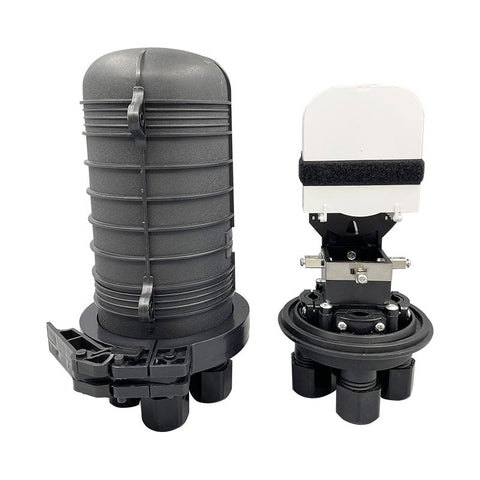

6–48 Cierre de la cúpula del núcleo
Familia de cúpulas homologadas con capacidad que depende de la configuración. Confirme la carga de bandejas requerida y los sellos suministrados.
Ver detalles del modelo ↗

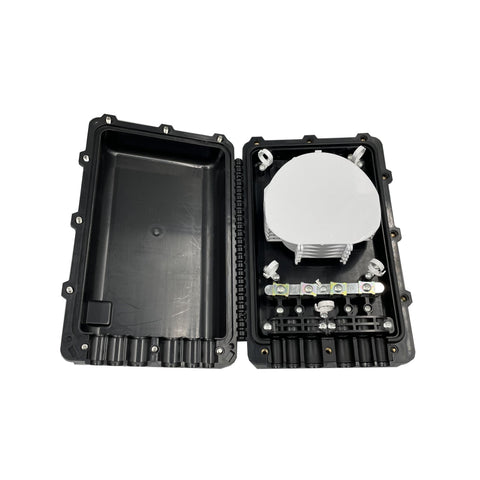

96 Cierre horizontal del núcleo
Listado horizontal existente de 96 fibras. Confirme las entradas de cables, las bandejas instaladas y el montaje; este no es un modelo tipo domo.
Ver detalles del modelo ↗

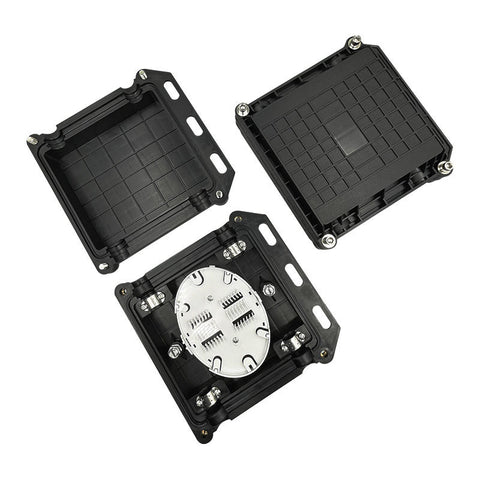

12 fibras · Cierre de 2 entradas/2 salidas
Listado existente de 12 fibras. Confirme el diagrama de disposición, la compatibilidad de los cables y los accesorios suministrados.
Ver detalles del modelo ↗La capacidad máxima de una familia puede diferir de la configuración suministrada. Solicite el plano de montaje y la lista de componentes para verificar la capacidad y la idoneidad para el sitio.
