¿Qué es un cable de conexión?
Un cable de conexión de fibra óptica es un conjunto de cables con conectores en ambos extremos. Conecta puertos ópticos compatibles y permite desconectar la conexión para su mantenimiento o reconfiguración.
También se utiliza el término puente. Un cable de conexión debe especificarse por sus dos extremos y la configuración completa del cable, no solo por el nombre genérico del producto.
¿Dónde se utiliza?
Los cables de conexión unen equipos, paneles de conexión, puntos de terminación y componentes pasivos con conectores donde el diseño de la red requiere una conexión extraíble. En FTTH, su función exacta depende de la configuración del lado de la OLT, de la distribución o del cliente.
Utilice el Solución de red FTTH Para localizar la conexión, asegúrese de que la interfaz óptica del equipo coincida con la ruta pasiva; un cable por sí solo no convierte protocolos ni hace que equipos incompatibles funcionen juntos.
¿En qué se diferencia de una pigtail?
Un cable de conexión tiene conectores en ambos extremos. Un cable pigtail suele tener un conector y un extremo de fibra sin conector, destinado al empalme. Ambos pueden aparecer juntos en el mismo conjunto de terminación.
Revisar el Colección de pigtail y Colección de adaptadoresEspecifique qué conexiones están empalmadas y cuáles son desmontables.
¿Qué significan SC, LC, UPC y APC?
SC y LC identifican las familias de conectores. UPC y APC identifican los acabados de los extremos. Cada extremo debe coincidir con su puerto y su interfaz de acoplamiento correspondientes.
Lee el Guía SC vs LC y Guía UPC vs APCEs posible utilizar un cable con extremos mixtos, pero cada par de conectores debe seguir siendo compatible.
¿Son todos los cables de conexión FTTH iguales?
No. La categoría de fibra, la configuración simplex o dúplex, el diámetro, la cubierta, los extremos del conector y la longitud varían. No se debe sustituir un conjunto monomodo por uno multimodo simplemente porque el conector encaje.
El Comparación G.652D / G.657A1 / G.657A2 Explica la selección de fibra. Verifique la variante suministrada y los límites de manipulación del cable terminado.
¿Qué debe enviar un comprador?
Indique las interfaces de los extremos, la categoría de fibra, el número de fibras, la construcción, la longitud de enrutamiento, las cantidades y el destino. Solicite las especificaciones del modelo seleccionado y la información necesaria para las pruebas ópticas.
Si el cable forma parte de un conjunto ODP, incluya el caja, divisor PLC, adaptadores y cables de conexión de fibra óptica en la lista de materiales. Siga los procedimientos de inspección, limpieza y aceptación compatibles antes de utilizar la conexión completa.
Aplica esta guía a su proyecto.
Utilice el Cómo elegir cables de conexión de fibra óptica para FTTH Guía de selección para preparar la especificación completa.
Productos Guangjia recomendados para su lista de favoritos
Compare la configuración del modelo seleccionado. Confirme los parámetros ópticos, mecánicos y de instalación en la cotización.

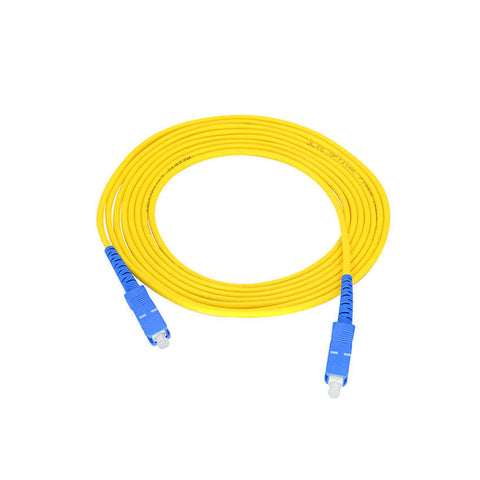

Cable de conexión monomodo simplex SC/UPC-SC/UPC
Listado de cables con conectores existentes. Confirme la fibra/variante de diámetro seleccionada, ambos extremos, la longitud suministrada y las especificaciones del cable.
Ver detalles del modelo ↗
Cables de conexión LC/UPC-LC/UPC simplex monomodo de 2,0/3,0 mm
Listado de cables con conectores existentes. Confirme la fibra/variante de diámetro seleccionada, ambos extremos, la longitud suministrada y las especificaciones del cable.
Ver detalles del modelo ↗

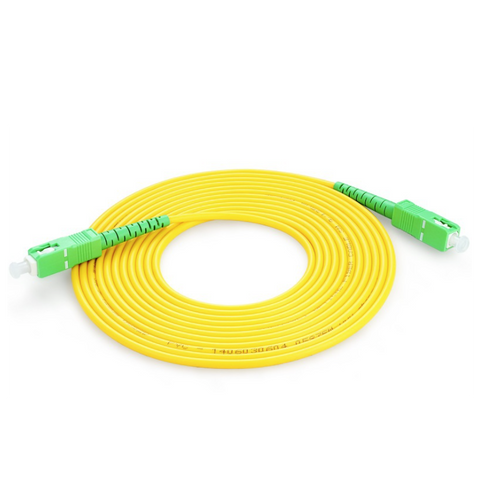

Cable de conexión simplex monomodo SC/APC-SC/APC
