Lo que describen los términos
UPC significa contacto físico ultra; APC significa contacto físico angular. Describen los acabados de la superficie del conector, no la categoría de fibra del cable ni la familia del conector.
APC utiliza una superficie final en ángulo para reducir la luz reflejada que regresa a lo largo de la fibra. UPC utiliza una geometría de contacto físico diferente. Seleccione el acabado especificado para el equipo y la red pasiva.
La pérdida por reflexión y la pérdida por inserción son diferentes.
La pérdida de inserción describe la pérdida a través de una conexión. La reflexión se refiere a la luz reflejada por una interfaz. El nombre del acabado por sí solo no determina el rendimiento medido del conector ensamblado.
Solicite la información necesaria sobre pérdidas y reflexiones para el ensamblaje exacto. Evite asumir que todos los productos APC tienen los mismos valores o que un simple cambio de pulido mejora el alcance de la red.
Empareja cada pareja
No conecte directamente una cara frontal APC a una cara frontal UPC. Verifique la compatibilidad del conector, el pulido y el adaptador. El color puede ayudar a identificar los componentes, pero confirme las etiquetas y las especificaciones.
La incompatibilidad entre los acabados APC y UPC anula el funcionamiento previsto de la interfaz. Para la inspección y la limpieza se deben utilizar equipos y procedimientos compatibles.
Un cable de conexión con extremos mixtos puede ser correcto
Un cable de conexión con conector UPC en un extremo y conector APC en el otro permite conectar puertos que requieren su respectivo acabado. El extremo con conector UPC se conecta a una interfaz UPC compatible; el extremo con conector APC se conecta a una interfaz APC compatible.
El listado existente de Guangjia SC/UPC–SC/APC corresponde a un ensamblaje de extremos mixtos. No se trata de un adaptador que haga que las caras de los extremos APC y UPC sean directamente compatibles. Es necesario especificar explícitamente los dos extremos en la tabla de conexiones.
Conecte la opción a los conjuntos PLC y ODP.
Revisar el Guía de PLC SC/APC vs SC/UPC y el Guía principal de PLCLa misma disciplina de interfaz se aplica tanto a las entradas como a las salidas del divisor.
Coordinar el Colección de adaptadores, Colección de pigtail y el conjunto de caja de distribución. Enumere cada par de componentes antes de pedirlos por separado.
Verifique el conjunto suministrado
Confirme el conector y el acabado en cada extremo, la variante de fibra elegida, el diámetro del cable, la longitud y los requisitos ópticos del proyecto. Siga el proceso de inspección y aceptación requerido antes de la puesta en marcha.
Acabado del conector y categoría de fibra son decisiones independientes. La opción de fibra G.657A2 no implica conectores APC.
Comparación de configuraciones
| Decisión | Enfoque de planificación | Verifique antes de realizar el pedido. |
|---|---|---|
| UPC | Acabado por contacto físico | Coincidencia con una interfaz UPC compatible |
| APC | Acabado de contacto físico en ángulo | Coincidencia con una interfaz APC compatible |
| Cable de extremos mixtos | Acabados diferentes en extremos separados | Empareja cada extremo de forma independiente. |
| Aceptación del producto | Rendimiento óptico medido | Modelo ensamblado exacto |
Aplica esta guía a su proyecto.
Utilice el Cómo elegir cables de conexión de fibra óptica para FTTH Guía de selección para preparar la especificación completa.
Productos Guangjia recomendados para su lista de favoritos
Compare la configuración del modelo seleccionado. Confirme los parámetros ópticos, mecánicos y de instalación en la cotización.
Cable de conexión monomodo simplex SC/UPC-SC/UPC
Listado de cables con conectores existentes. Confirme la fibra/variante de diámetro seleccionada, ambos extremos, la longitud suministrada y las especificaciones del cable.
Ver detalles del modelo ↗
Cable de conexión simplex monomodo SC/APC-SC/APC
Listado de cables con conectores existentes. Confirme la fibra/variante de diámetro seleccionada, ambos extremos, la longitud suministrada y las especificaciones del cable.
Ver detalles del modelo ↗

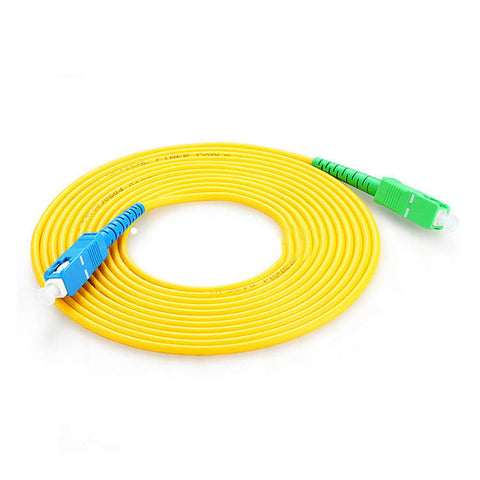

Cable de conexión simplex monomodo SC/UPC-SC/APC
