Tipo de conector separado del pulido
SC describe una familia de conectores. APC significa contacto físico angular; UPC significa contacto físico ultra. Ambos pueden aparecer en los cables divisores SC, pero sus geometrías de superficie difieren.
La elección del pulido no cambia la relación de división. Un producto SC/APC de 1×8 y un producto SC/UPC de 1×8 pueden tener la misma cantidad de salidas, pero requieren interfaces de acoplamiento diferentes.
Siga los requisitos de la interfaz del operador.
Las interfaces APC se suelen elegir cuando el control de la reflexión es importante. Las interfaces UPC se utilizan cuando el equipo y la red pasiva especifican UPC. Elija la interfaz requerida por el sistema y su rendimiento documentado.
No dé por sentado que un conector APC aumenta el alcance de la transmisión ni que UPC no es adecuado para todos los proyectos FTTH. Compare los requisitos de pérdida de inserción y retorno específicos de cada modelo con el diseño completo de la red.
No conecte directamente APC y UPC.
No se debe acoplar directamente una cara de conector APC a una cara de conector UPC. Asegúrese de que el conector sea compatible y de que ambos lados de cada conexión estén pulidos. El color puede facilitar la identificación, pero verifique las etiquetas y las especificaciones.
Un cable de conexión con conectores APC en un extremo y UPC en el otro permite conectar puertos que no sean compatibles entre sí. Esto no significa que ambos acabados sean intercambiables en un mismo punto de conexión.
Adaptadores, cables de conexión de fibra óptica y cables de conexión coordinados.
Enumere las entradas, salidas, adaptadores, cables de conexión de fibra óptica y extremos de los cables de conexión del divisor en un solo diagrama de conexiones. Especifique si se trata de componentes instalados o sueltos y etiquete cada puerto.
Comparar el Colección de adaptadores, Colección de pigtail y Guía de cables de conexión UPC vs APCEsto es particularmente importante al ensamblar un ODP a partir de componentes separados.
Seleccione el modelo exacto que aparece en la lista.
Guangjia dispone de listados de PLC SC/APC y SC/UPC específicos para cada modelo, en diversas proporciones y encapsulados. Consulte la proporción, el encapsulado, la longitud de los cables y la combinación de interfaz exactos en la cotización.
Antes de la instalación, inspeccione y limpie las caras finales compatibles siguiendo los procedimientos del proyecto. Caja con guía del PLC Ayuda a coordinar el acceso a los conectores y el enrutamiento de la fibra óptica.
Comparación de configuraciones
| Decisión | Enfoque de planificación | Verifique antes de realizar el pedido. |
|---|---|---|
| Familia de conectores | SC para ambos finales | Compruebe la compatibilidad del puerto. |
| Cara final | APC en ángulo; UPC con geometría diferente | Empareja cada pareja |
| Requisitos ópticos | Pérdida y reflexión específicas del modelo | Siga las especificaciones del operador. |
| Cable de extremos mixtos | Acabado independiente en cada extremo | Haga coincidir el puerto correspondiente |
Aplica esta guía a su proyecto.
Utilice el Cómo elegir un divisor PLC para redes FTTH Guía de selección para preparar la especificación completa.
Productos Guangjia recomendados para su lista de favoritos
Compare la configuración del modelo seleccionado. Confirme los parámetros ópticos, mecánicos y de instalación en la cotización.
Divisor PLC 1:8, SC/APC, casete
Modelo existente con la relación de división, la interfaz y el encapsulado mencionados anteriormente. Confirme las dimensiones, la longitud de los cables, las especificaciones ópticas y los componentes suministrados.
Ver detalles del modelo ↗

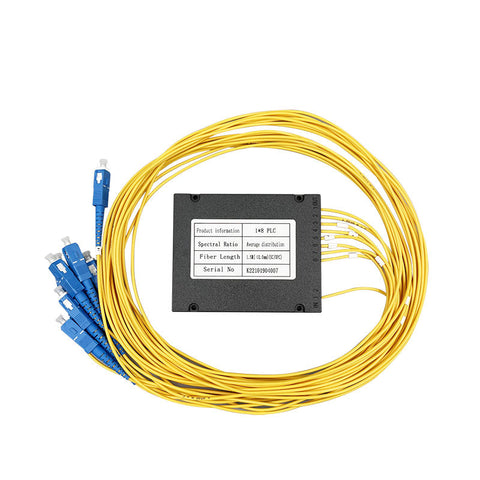

Divisor PLC 1:8, SC/UPC, casete ABS
Modelo existente con la relación de división, la interfaz y el encapsulado mencionados anteriormente. Confirme las dimensiones, la longitud de los cables, las especificaciones ópticas y los componentes suministrados.
Ver detalles del modelo ↗Las especificaciones varían entre familias y variantes. La longitud, la fibra, los conectores o las prestaciones de un modelo no se aplican automáticamente a toda la gama.
