¿Qué es un divisor PLC?
Un divisor de circuito plano de ondas luminosas (PLC) es un componente óptico pasivo que distribuye la potencia óptica entre una entrada y múltiples salidas. En una red PON, admite una ruta óptica compartida entre la OLT y múltiples ONT. No proporciona amplificación óptica ni requiere alimentación eléctrica para la función de división.
El divisor seleccionado debe ser compatible con la arquitectura de red y las condiciones de funcionamiento ópticas especificadas. La relación de división describe las salidas ópticas; no determina la capacidad de empalme de la carcasa ni el número de puertos del adaptador conectados.
Elija la división de la red
Registre las conexiones iniciales, el crecimiento previsto y la ubicación de cada etapa de división. El catálogo actual de Guangjia incluye modelos de 1×2, 1×4, 1×8 y 1×16. Elija la proporción como parte del diseño de red del operador.
En un diseño en cascada, incluya cada etapa en la ruta de extremo a extremo. Un divisor local de 1×8 aguas abajo de otro divisor no es equivalente a una ruta óptica independiente de 1×8. Utilice el Guía 1×4 / 1×8 / 1×16 para comparar los requisitos de producción.
Consulta el presupuesto óptico completo
Incluya la pérdida especificada del divisor, la atenuación de la fibra, los conectores, los empalmes y el margen de ingeniería. Confirme las longitudes de onda y si el rendimiento del componente incluye sus conectores. Una relación genérica no permite determinar el alcance máximo de la red.
Solicite datos específicos del modelo sobre pérdida de inserción, uniformidad, pérdida de retorno y demás información óptica requerida. Evalúe estos datos comparándolos con los requisitos del sistema OLT/ONT y de aceptación, en lugar de utilizar los datos de un solo producto para toda la gama.
Elija el conector y pulimento
Especifique la interfaz de entrada y cada una de las interfaces de salida. SC/APC y SC/UPC identifican la familia de conectores SC y los diferentes acabados de las caras terminales. Asegúrese de que cada par de conectores coincida; las caras terminales APC y UPC no deben conectarse directamente entre sí.
Verifique los adaptadores, los cables de conexión y los pigtails en la misma lista de materiales. Consulte el Guía de divisores SC/APC vs SC/UPC y el Guía de conectores UPC vs APC.
Seleccione el paquete físico
Compare los formatos Mini/Micro y de casete en función de las dimensiones, el montaje, la disposición de los cables y el espacio disponible para el enrutamiento. El tipo de encapsulado por sí solo no determina la calidad óptica ni la protección contra la intemperie.
Un módulo compacto aún necesita sujeción, enrutamiento de fibra protegido y una carcasa host compatible. Los formatos Cassette y LGX requieren sus propias comprobaciones de montaje. Utilice el Guía de minicasetes frente a casetes antes de seleccionar el ensamblaje.
Especifique el conjunto de la caja de distribución
Coordine el divisor con la caja de distribución/ODP, las posiciones de los adaptadores, los cables de conexión de fibra óptica y las bandejas de empalme. Verifica las entradas de cables, el enrutamiento de salida y el acceso para mantenimiento en la carga prevista.
Leer Caja de distribución con divisor PLC: guía de configuración y el página de configuración del producto relacionadoIndique si necesita componentes sueltos o un conjunto ya ensamblado.
Evite errores comunes al comprar
No elija una relación de división de la etiqueta del núcleo de la caja, no asuma que todas las salidas tienen conectores ni trate un casete como una carcasa para exteriores. Evite mezclar interfaces APC y UPC o utilizar valores de pérdida sin comprobar su rango de medición.
Proporcione la relación de división, el encapsulado, el esquema de conectores, las longitudes de fibra, los requisitos ópticos, la referencia de la carcasa, las cantidades y el destino. Solicite el plano, los componentes suministrados y la documentación de prueba específica del modelo.
Comparación de configuraciones
| Decisión | Enfoque de planificación | Verifique antes de realizar el pedido. |
|---|---|---|
| Relación | Resultados iniciales y futuros | Todas las etapas de división de red |
| Requisitos ópticos | cotización integral | Alcance exacto de la pérdida de componentes |
| Interfaces | Programa de entrada y salida | Pulidor de conector compatible |
| Paquete | Ajuste y enrutamiento de la carcasa | Dimensiones y piezas suministradas |
| Asamblea | ODP + divisor + adaptadores + cables de conexión de fibra óptica | Lista de materiales completa |
Aplica esta guía a su proyecto.
Antes de realizar el pedido, revise el modelo exacto, la configuración seleccionada y la lista completa de materiales de conexión.
Productos Guangjia recomendados para su lista de favoritos
Compare la configuración del modelo seleccionado. Confirme los parámetros ópticos, mecánicos y de instalación en la cotización.
Divisor PLC 1:4, SC/APC, casete ABS
Modelo existente con la relación de división, la interfaz y el encapsulado mencionados anteriormente. Confirme las dimensiones, la longitud de los cables, las especificaciones ópticas y los componentes suministrados.
Ver detalles del modelo ↗

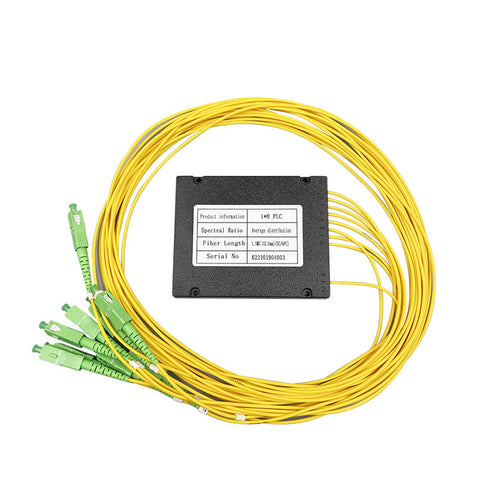

Divisor PLC 1:8, SC/APC, casete
Modelo existente con la relación de división, la interfaz y el encapsulado mencionados anteriormente. Confirme las dimensiones, la longitud de los cables, las especificaciones ópticas y los componentes suministrados.
Ver detalles del modelo ↗

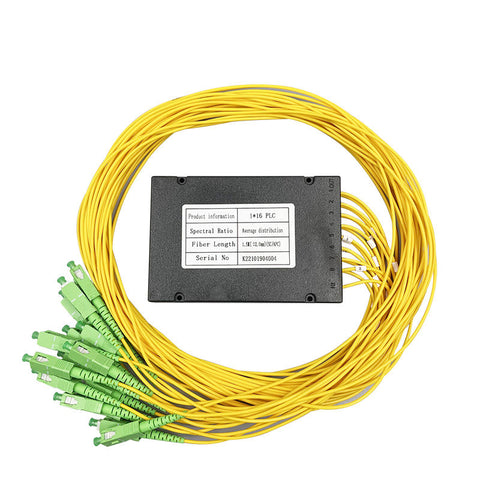

1:16 SC/APC ABS Tipo casete PLC Caja divisora para FTTH
Modelo existente con la relación de división, la interfaz y el encapsulado mencionados anteriormente. Confirme las dimensiones, la longitud de los cables, las especificaciones ópticas y los componentes suministrados.
Ver detalles del modelo ↗
Divisor PLC 1:16, SC/APC, formato mini
Modelo existente con la relación de división, la interfaz y el encapsulado mencionados anteriormente. Confirme las dimensiones, la longitud de los cables, las especificaciones ópticas y los componentes suministrados.
Ver detalles del modelo ↗

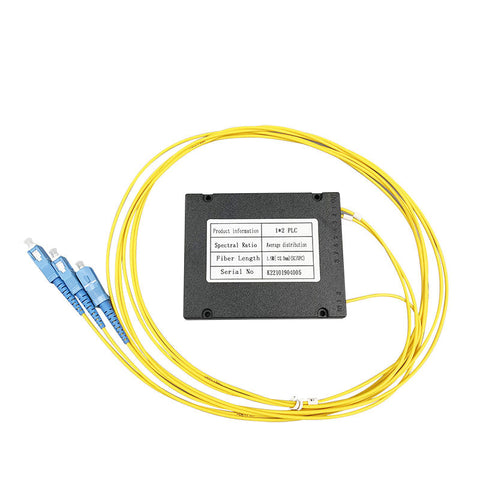

Divisor PLC ABS SC/UPC 1:2 para FTTH
Modelo existente con la relación de división, la interfaz y el encapsulado mencionados anteriormente. Confirme las dimensiones, la longitud de los cables, las especificaciones ópticas y los componentes suministrados.
Ver detalles del modelo ↗Las especificaciones varían entre familias y variantes. La longitud, la fibra, los conectores o las prestaciones de un modelo no se aplican automáticamente a toda la gama.
